Розміри шахеда: точні габарити Shahed-136 та їх значення для сучасної війни

Шахед-136, відомий у Росії як Герань-2, має довжину 3,5 метра та розмах трикутних крил 2,5 метра при стартовій масі близько 200 кілограмів. Ці параметри роблять апарат компактним для серійного виробництва та транспортування в стандартних контейнерах, водночас дозволяючи нести бойову частину від 40 до 90 кілограмів і долати відстані до 2500 кілометрів. Інженери обрали саме такий масштаб, щоб поєднати достатній запас палива з можливістю масового запуску з мобільних платформ.

Дельтаподібне крило та поршневий двигун з штовхаючим гвинтом визначають характер польоту: стабільний на низьких висотах, відносно економічний, але з виразним акустичним слідом. Російські фахівці в Алабузі адаптували конструкцію під локальне виробництво, зберігаючи зовнішні габарити, проте змінюючи внутрішнє компонування для збільшення бойової частини або стійкості до радіоелектронної боротьби. У результаті скромні розміри перетворилися на основу для щомісячного випуску тисяч одиниць.

Такі габарити впливають на тактику застосування: дрони легко ховаються в роях, летять на висотах від 60 метрів, де радіолокаційне виявлення ускладнене, і змушують системи протиповітряної оборони витрачати дорогі ракети на відносно дешеві цілі. Попри появу реактивних варіантів на кшталт Shahed-238, базова модель лишається наймасовішою саме завдяки перевіреному балансу розмірів, вартості та ефективності.

Конструкція, що народила ці розміри

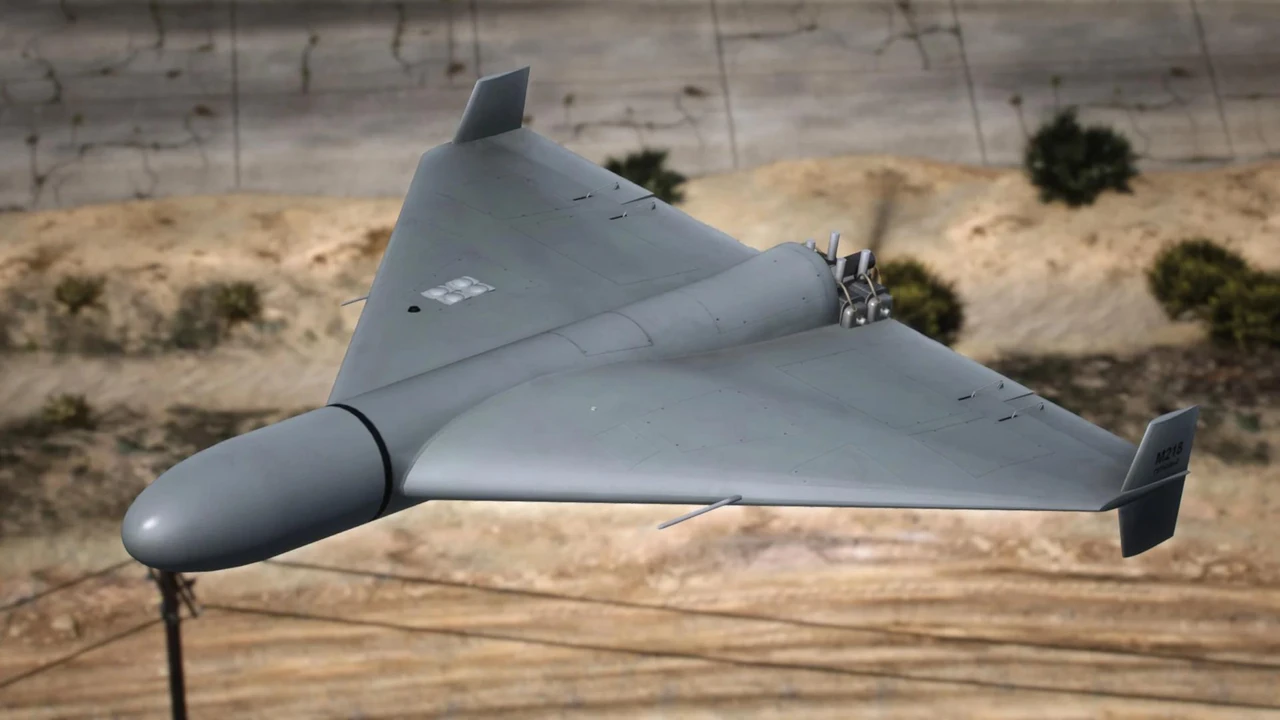

Іранські інженери створили Shahed-136 як масштабнішу версію меншого Shahed-131. Збільшення довжини з 2,6 до 3,5 метра та розмаху крил з 2,2 до 2,5 метра дало змогу суттєво наростити об’єм паливних баків і дальність польоту. Корпус виконано за схемою «бесхвостка» з центральним фюзеляжем, що плавно переходить у трикутні крила. На кінцях крил розташовані вертикальні стабілізатори, які забезпечують курсову стійкість без додаткового хвостового оперення.

Двигун Mado MD-550 потужністю близько 50 кінських сил розміщено в хвостовій частині — це класична схема з штовхаючим гвинтом. Така компоновка зменшує турбулентність перед носовою бойовою частиною та спрощує балансування. Корпус складається з композитних матеріалів на основі скловолокна з стільниковим наповнювачем, що знижує вагу і, за деякими оцінками, радіолокаційну помітність. У російських версіях додали шари вуглецевого волокна для міцності.

Бойова частина розташована в носі — саме там зосереджено основну масу вибухівки. Це рішення дозволяє зберігати центр ваги попереду і спрощує детонацію при прямому зіткненні. Запуск відбувається з напрямних контейнерів за допомогою твердопаливного прискорювача, який скидається одразу після старту. П’ять таких дронів легко поміщаються в стандартний вантажний контейнер на базі вантажівки, що робить логістику простою навіть у польових умовах.

Точні розміри шахеда-136 у цифрах

Офіційні та відкриті джерела сходяться в основних параметрах. Довжина по фюзеляжу становить 3,5 метра, розмах крил — 2,5 метра. Висота конструкції в польотній конфігурації не перевищує одного метра, що важливо для низьковисотного профілю. Стартова маса — близько 200 кілограмів, у російських модернізованих зразках може сягати 240 кілограмів через додаткове обладнання та посилену бойову частину.

Бойова частина в базовій іранській версії важить 40–50 кілограмів. Російські фахівці розробили варіанти на 52 кілограми (термобаричні та осколково-фугасно-запальні) і навіть на 90 кілограмів. У останньому випадку частину палива довелося зменшити, і дальність впала до 650–1000 кілометрів залежно від умов. Двигун споживає звичайний бензин, що спрощує логістику порівняно з ракетним паливом.

Швидкість крейсерського польоту тримається в межах 150–185 кілометрів на годину. Максимальна висота — до 4000 метрів, хоча найчастіше дрони йдуть на 100–500 метрах, щоб уникати радарів. Тривалість польоту сягає 20–24 годин у економному режимі. Усі ці цифри безпосередньо випливають із обраних габаритів: більший фюзеляж — більше палива, ширші крила — краща підйомна сила і стабільність.

Порівняння габаритів з іншими дронами-камікадзе

Щоб зрозуміти, чому саме такі розміри шахеда стали ефективними, варто порівняти їх з аналогами. Менший Shahed-131 поступається в дальності та потужності бойової частини, зате легший і дешевший у виробництві. Російський Lancet значно компактніший і використовується переважно для тактичних завдань на фронті. Українські та західні розробки, такі як Switchblade чи нові вітчизняні аналоги, часто тяжіють до менших габаритів для більшої скритності.

Таблиця демонструє ключову перевагу шахеда: він займає проміжну нішу між тактичними дронами та крилатими ракетами. Його розміри дозволяють нести в десятки разів більше вибухівки, ніж Lancet, і долати відстані, недоступні для більшості FPV-систем. Водночас апарат лишається значно дешевшим за повноцінні ракети і придатним для масового застосування.

Як габарити впливають на бойове застосування

Розміри шахеда визначають майже все: від способу запуску до тактики протидії. Компактний корпус і складні крила (у транспортному положенні) дозволяють перевозити дрони звичайними вантажівками та запускати залпами по 5–10 одиниць з одного контейнера. Це створює ефект масованості — навіть якщо 70–80 % дронів збивають, решта може досягти цілі.

На радарах апарат часто виглядає як невелика ціль або навіть зграя птахів завдяки малій ефективній поверхні розсіювання та низьковисотному профілю. Однак гучний поршневий двигун чутно за кілька кілометрів, що дає змогу використовувати акустичні датчики або просто слухові пости. У нічний час чорне фарбування російських версій ускладнює візуальне виявлення.

У практиці 2022–2026 років такі характеристики дозволили Росії регулярно атакувати енергетичну інфраструктуру на всій території України. Дрони йшли групами з різних напрямків, перевантажуючи системи ППО. Збільшення бойової частини до 90 кілограмів у пізніших модифікаціях зробило удари по цивільних об’єктах ще руйнівнішими, хоча й скоротило дальність.

Модифікації та майбутнє габаритів

Російські інженери не стали радикально змінювати розміри базової моделі. Натомість вони зосередилися на внутрішніх змінах: нових антенах стійких до перешкод (CRPA), оновлених модулях навігації з підтримкою ГЛОНАСС та RTK, термобаричних і кумулятивних бойових частинах. Зовнішні габарити лишилися 3,5 × 2,5 метра, що спрощує виробництво та логістику.

Паралельно з’явилися реактивні варіанти на кшталт Shahed-238 / Герань-3 зі значно вищою швидкістю, але меншою дальністю. Їхні розміри близькі до базової моделі, проте конструкція ускладнилася. Деякі експериментальні зразки отримали додаткові елементи — від тепловізорів з елементами штучного інтелекту до навіть переносних зенітних ракет у спеціальних серіях.

Українська сторона у відповідь розробляє власні аналоги з покращеною навігацією без GPS та меншою помітністю. Досвід показує, що саме розміри в діапазоні 3–4 метри довжини та 2–3 метри розмаху крил залишаються оптимальними для дронів-камікадзе стратегічного радіусу дії: вони досить великі для серйозної бойової частини, але малі для масового виробництва та запуску.

У найближчі роки габарити шахеда, ймовірно, не зазнають революційних змін. Натомість еволюція піде шляхом покращення матеріалів, навігації та бойових частин усередині тих самих 3,5 × 2,5 метра. Саме цей розмірний коридор виявився найбільш вдалим компромісом між вартістю, ефективністю та можливістю масового застосування в умовах сучасного конфлікту.
